Conversores catalíticos de três vias comparados: como eles superam os sistemas bidirecionais, DOC e SCR

Sob o piso da maioria dos carros a gasolina há um componente que executa três trabalhos químicos separados ao mesmo tempo e só funciona corretamente dentro de uma faixa estreita de condições do motor. Essa janela operacional estreita é exatamente a razão pela qual o conversor catalítico de três vias parece tão diferente, no papel e na prática, dos catalisadores de oxidação usados em veículos a diesel ou dos conversores bidirecionais encontrados em motores mais antigos e em alguns motores de pequena cilindrada. Compará-los lado a lado deixa claro por que as montadoras padronizaram o design de três vias para escapamento de gasolina e por que não é simplesmente uma “versão melhor” das alternativas – está resolvendo um problema diferente.

O que um conversor de três vias realmente converte

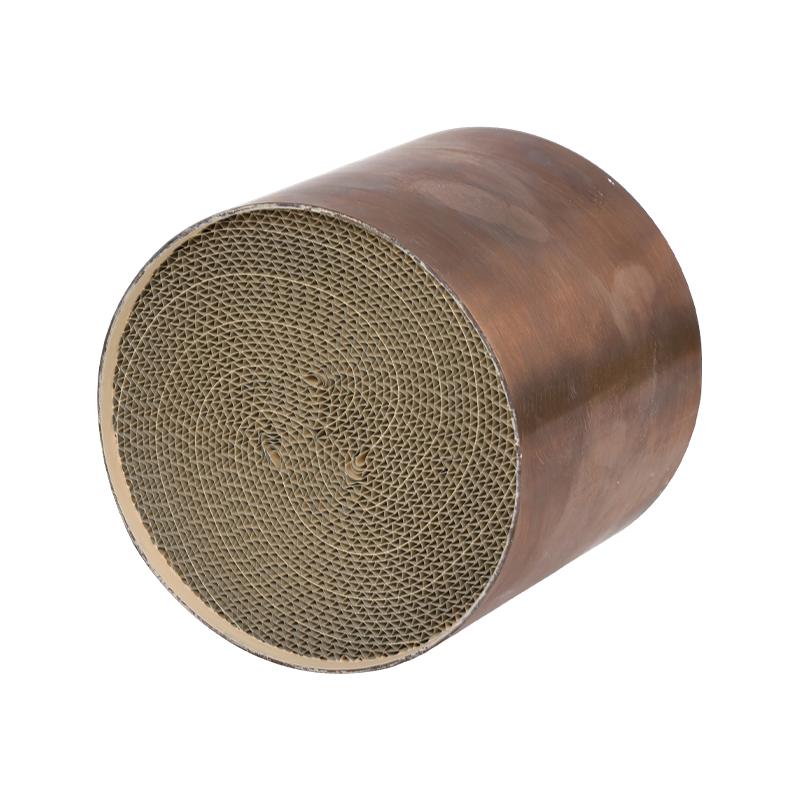

O nome refere-se a três reações simultâneas que acontecem no washcoat do catalisador, e não a três estágios separados. Dentro do substrato do favo de mel, a platina e o paládio oxidam o monóxido de carbono em dióxido de carbono e os hidrocarbonetos não queimados em água e CO2, enquanto o ródio reduz simultaneamente os óxidos de nitrogênio de volta a nitrogênio e oxigênio. Todas as três reações só funcionam eficientemente quando o motor opera na relação estequiométrica ar-combustível de 14,7:1 ou muito próximo dela.

Essa janela estreita é mantida pelos sensores de oxigênio do motor e pelo sistema de controle de combustível, ajustando constantemente a sincronização do injetor em circuitos de feedback apertados, muitas vezes dezenas de vezes por segundo. Saia dessa faixa – operando rico ou pobre por mais de alguns segundos – e a eficiência de conversão para pelo menos um dos três poluentes cairá drasticamente.

Três vias versus duas vias: por que o ródio é a linha divisória

Os conversores catalíticos bidirecionais transportam apenas platina e paládio. Eles oxidam efetivamente o monóxido de carbono e os hidrocarbonetos, mas não fazem nada com os óxidos de nitrogênio, porque a redução do NOx requer a química do ródio, e não a química da oxidação. Os conversores bidirecionais eram padrão em veículos a gasolina antes da chegada de regulamentações mais rígidas de NOx nas décadas de 1980 e 90, e ainda são usados ​​​​hoje em alguns motores pequenos, motocicletas e aplicações a diesel onde o NOx é controlado por um sistema downstream separado.

• Manuseio de NOx: Os conversores de três vias reduzem o NOx diretamente; conversores bidirecionais não tocam nele.
• Exposição ao custo do metal: Historicamente, o ródio tem sido negociado várias vezes mais que o preço da onça de platina, portanto, os conversores de três vias acarretam custos de matéria-prima significativamente mais elevados, especialmente durante os picos de preços do ródio.
• Ajuste regulatório: Os padrões modernos de emissões de gasolina para veículos leves na maioria dos principais mercados não podem ser atendidos apenas com um conversor bidirecional – uma unidade de três vias (ou um conversor de três vias emparelhado com um filtro de partículas) é efetivamente obrigatória.

Conversores de três vias versus catalisadores de oxidação diesel

Um catalisador de oxidação diesel (DOC) parece semelhante por fora - um substrato em favo de mel em um recipiente de metal - mas é funcionalmente mais próximo de um conversor de duas vias do que de três vias. Os motores a diesel funcionam com pouca quantidade (excesso de ar) quase o tempo todo, o que torna a química de redução de NOx do ródio ineficaz nesse ambiente; há muito oxigênio presente para que a reação de redução prossiga da maneira que ocorre em um fluxo estequiométrico de exaustão de gasolina. Assim, os sistemas diesel lidam com a oxidação de CO e HC através do DOC e lidam com o NOx separadamente, geralmente através da redução catalítica seletiva (SCR) ou da recirculação dos gases de escape (EGR).

Comparação lado a lado

Esta é uma diferença estrutural, não uma diferença de qualidade - colocar um conversor de três vias em um fluxo de escapamento de diesel não funcionaria, porque o excesso constante de oxigênio no escapamento de diesel impede que a redução pela metade da reação de três vias aconteça, independentemente da carga do catalisador.

Conversores de três vias versus SCR para controle de NOx

A redução catalítica seletiva adota uma abordagem química completamente diferente do NOx: ela injeta um fluido à base de ureia no fluxo de exaustão, que se decompõe em amônia e reage com o NOx em um catalisador separado para formar nitrogênio e água. O SCR pode atingir taxas de redução de NOx acima de 90%, mesmo sob condições de combustão pobre, onde a química do ródio de um conversor de três vias não funcionaria.

Alguns motores de injeção direta a gasolina mais recentes que funcionam de forma pobre sob certas condições de carga começaram a emparelhar um conversor de três vias para operação estequiométrica com um coletor de NOx pobre ou uma pequena unidade SCR para as condições em que o motor funciona de forma pobre por um breve período – uma abordagem híbrida que se baseia em ambas as estratégias, em vez de escolher apenas uma.

Modos de falha e o que encurta a vida útil

Os conversores de três vias normalmente duram de 160.000 a 240.000 quilômetros em condições normais, mas vários padrões de falhas aparecem desproporcionalmente em comparação com os catalisadores somente de oxidação, principalmente porque a reação de três vias é mais sensível à contaminação e aos extremos térmicos.

• Desvio do sensor de oxigênio: Como o conversor depende de uma janela estreita de ar-combustível, um sensor de oxigênio a montante com falha pode deixar o motor rico ou pobre por tempo suficiente para degradar o catalisador prematuramente, algo que importa muito menos para projetos somente de oxidação com uma tolerância mais ampla.
• Contaminação de líquido refrigerante ou óleo: O silício proveniente de vazamentos de refrigerante ou o fósforo proveniente da queima de óleo podem revestir o washcoat e envenenar a superfície do catalisador, bloqueando as reações que dependem da exposição dos três metais preciosos.
• Superaquecimento devido a falhas de ignição: O combustível não queimado que chega ao conversor entra em ignição dentro dele e, como o substrato de três vias está realizando uma química mais simultânea, o superaquecimento sustentado o degrada mais rapidamente do que faria com um catalisador de oxidação mais simples.

Diagnosticando e verificando o desempenho do conversor

A maioria das abordagens de diagnóstico compara as leituras do sensor de oxigênio antes e depois do conversor. Em um sistema de três vias funcionando corretamente, o sensor pós-conversor deve mostrar um sinal muito mais plano e menos oscilante do que o sensor pré-conversor, porque o catalisador está suavizando as oscilações rico/pobre junto com a conversão dos poluentes. Um sinal pós-conversor que espelhe de perto o sinal pré-conversor é um dos indicadores mais confiáveis ​​de que a eficiência da conversão caiu, independentemente do que diz um código de falha armazenado.

Considerações sobre pós-venda e substituição

Nem todos os conversores de três vias de reposição carregam cargas idênticas de metais preciosos, mesmo quando cabem no mesmo veículo. As unidades de maior carga geralmente acendem mais rápido e mantêm a eficiência por mais tempo, enquanto as unidades de baixo custo que atendem apenas aos limites mínimos legais podem passar em um teste inicial de emissões, mas degradam-se mais cedo em condições reais de condução. Onde os regulamentos permitem uma escolha entre unidades de reposição padrão e equivalentes ao OEM, a especificação de carregamento – gramas de metal precioso por pé cúbico de substrato – é um ponto de comparação mais útil do que apenas o preço.
