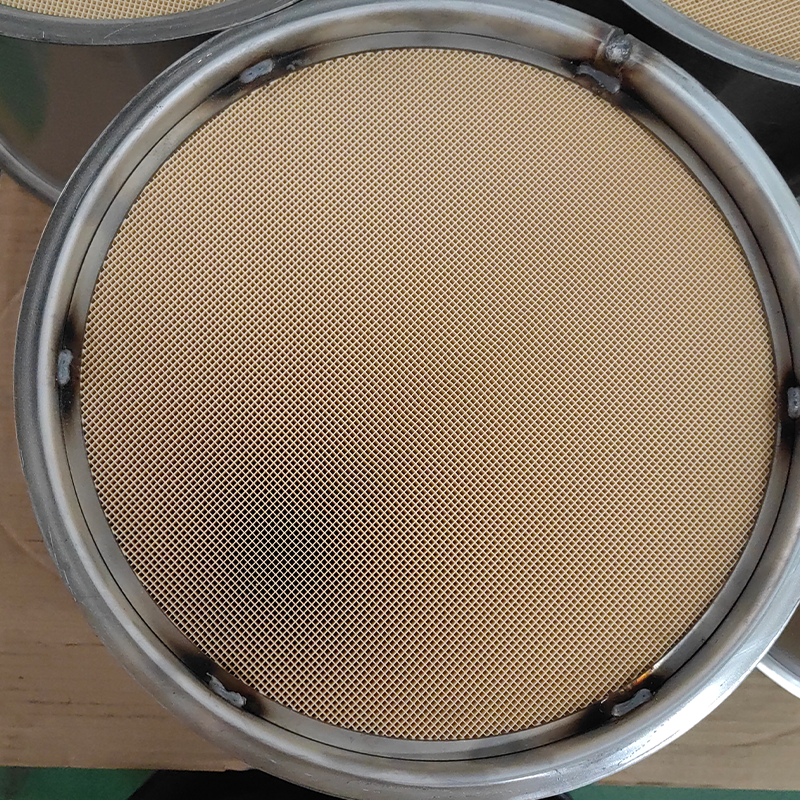

Peça soldada com catalisador de três vias (TWC)

O conjunto soldado do Catalisador de Três Vias (TWC) é um dos principais componentes de um sistema de escapamento automotivo, e seu processo de fabricação e qualidade afetam diretamente o desempenho de emissões, a segurança e a vida útil do veículo.

1.O que é um conjunto soldado TWC?
Uma montagem soldada TWC não é um componente único, mas um módulo integrado composto por múltiplas peças metálicas unidas através de processos de soldagem. Seu objetivo principal é fornecer um ambiente de instalação e alojamento estável e eficiente para os catalisadores de metais preciosos (platina, paládio, ródio).
Uma montagem soldada TWC típica geralmente consiste nos seguintes elementos:
(1) Invólucro do catalisador: Normalmente uma estrutura de camada dupla na qual a camada interna contém o substrato do catalisador, enquanto a camada externa funciona como um escudo térmico, fornecendo isolamento e proteção.
(2) Substrato catalisador: Geralmente um suporte cerâmico ou metálico em favo de mel revestido com material catalítico.
(3) Tapete: Um tapete intumescente colocado entre o substrato e a carcaça para fornecer fixação, amortecimento e vedação, evitando danos ao substrato e vazamento de exaustão.
(4)Tubos de entrada/saída: Tubos que conectam o coletor de escapamento do motor ao silenciador.
(5) Saliências do sensor de oxigênio: Bases usadas para instalação de sensores de oxigênio a montante e a jusante.
(6) Ganchos/suportes: Componentes utilizados para fixar todo o conjunto do conversor catalítico ao chassi do veículo.
Esses componentes são soldados entre si para formar um conjunto soldado TWC completo.

2.Principais Processos de Soldagem
Devido aos materiais específicos utilizados nos conjuntos TWC (principalmente aços inoxidáveis) e aos seus rigorosos requisitos, os processos de soldagem comumente utilizados incluem:
(1) Soldagem com proteção de gás
Soldagem MIG/MAG: O método de soldagem mais utilizado, apresentando alta eficiência e forte adaptabilidade. O MIG pulsado é frequentemente aplicado para obter soldas mais limpas e com poucos respingos. É adequado para costuras longitudinais de casca, costuras circunferenciais e soldagem de suportes.
Soldagem TIG: Fornece alta qualidade de solda e boa aparência, mas é menos eficiente. É normalmente usado para juntas de topo de chapas finas e saliências de sensores de oxigênio onde os requisitos de vedação e aparência são altos.
(2) Soldagem a laser
Vantagens: Baixa entrada de calor, deformação mínima, rápida velocidade de soldagem, alta relação profundidade/largura e alta capacidade de automação.
Aplicação: Cada vez mais utilizado para soldagem de costura longitudinal de casco TWC, servindo como uma alternativa aos processos MIG tradicionais para alcançar maior produtividade e qualidade de solda.
(3) Soldagem a plasma
Semelhante à soldagem a laser, é um método de soldagem de alta densidade energética e pode ser usado como uma solução alternativa em determinadas aplicações.
(4) Soldagem por ponto por resistência
Usado principalmente para acessórios não selados, como suportes e cabides.

3. Desafios Técnicos e Requisitos Básicos
(1)Estanqueidade: O requisito mais fundamental e crítico. Qualquer pequeno vazamento pode resultar em:
Excesso de emissões: Gases de exaustão não tratados escapando diretamente para a atmosfera.
Sinais incorretos do sensor de oxigênio: Afetando o controle da relação ar-combustível, causando aumento do consumo de combustível e redução do desempenho do motor.
Ruído: Produzindo um som de vazamento de “assobio” perceptível.
(2) Controle de deformação térmica: O calor da soldagem pode causar deformação de cascas de parede fina. A deformação excessiva pode afetar o ajuste da instalação ou causar pressão irregular da manta, danificando o substrato cerâmico. Acessórios adequados, sequência de soldagem e parâmetros de processo são necessários para controlar a distorção.
(3) Solda resistência a altas temperaturas e resistência à corrosão:
As temperaturas de operação do TWC podem atingir até 1.000°C, exigindo que as soldas resistam à fadiga térmica e à oxidação a longo prazo.
Os gases de escape contêm elementos corrosivos, como enxofre e cloro, portanto as soldas devem corresponder à resistência à corrosão do metal base.
(4)Evitando choque térmico no substrato:
Os substratos cerâmicos são altamente sensíveis a mudanças bruscas de temperatura. A entrada excessiva ou concentrada de calor durante a soldagem pode causar microfissuras ou quebras. É necessário um controle rigoroso da entrada de calor e da taxa de resfriamento.
(5) Compatibilidade de materiais:
Os componentes TWC geralmente usam aços inoxidáveis especiais (como 409L, 439, 441). Os materiais de enchimento devem corresponder às propriedades do metal base para garantir a resistência mecânica da solda e a resistência à corrosão.

4. Controle e inspeção de qualidade
Para garantir a confiabilidade dos conjuntos soldados TWC, são realizadas inspeções rigorosas durante a produção:
(1) Inspeção visual em linha: Sistemas de câmeras automatizados verificam a aparência da solda quanto a cortes, respingos, concavidade e outros defeitos.
(2)Testes de estanqueidade:
Espectrometria de massa de hélio: Fornece detecção de vazamento de alta precisão e é normalmente usada para testes laboratoriais ou amostragem.
Método de queda de pressão: Mais comumente usado em linhas de produção, pressurizando a montagem e monitorando mudanças de pressão para determinar vazamentos.
(3) Inspeção dimensional: realizada com medidores ou CMMs para garantir que as principais dimensões de instalação estejam em conformidade com as especificações do projeto.
(4)Testes não destrutivos:
Inspeção por raios X: Usada para detectar defeitos internos de solda, como porosidade, inclusão de escória ou penetração incompleta.
(5)Testes destrutivos:
Análise metalográfica: Corte e exame da microestrutura da solda para avaliar a qualidade da solda.
Testes mecânicos: Avaliação da resistência da solda, tenacidade e propriedades mecânicas relacionadas.

5. Tendências de Desenvolvimento
(1)Automação e inteligência: O uso extensivo de robôs de soldagem e linhas automatizadas melhora a eficiência e a consistência. A integração de visão mecânica e sensores permite monitoramento em tempo real e controle de soldagem adaptativo.
(2) Design leve e compacto: Adoção de aços inoxidáveis ​​de alto desempenho mais finos e projetos estruturais otimizados para reduzir peso e economizar espaço.
(3)Novas tecnologias de soldagem: Aumento da aplicação de soldagem a laser e soldagem híbrida laser-arco para maior eficiência e qualidade.
(4)Design modular: Integração de TWC com GPFs, silenciadores e outros componentes em uma única unidade soldada, formando módulos de pós-tratamento de exaustão mais complexos.
