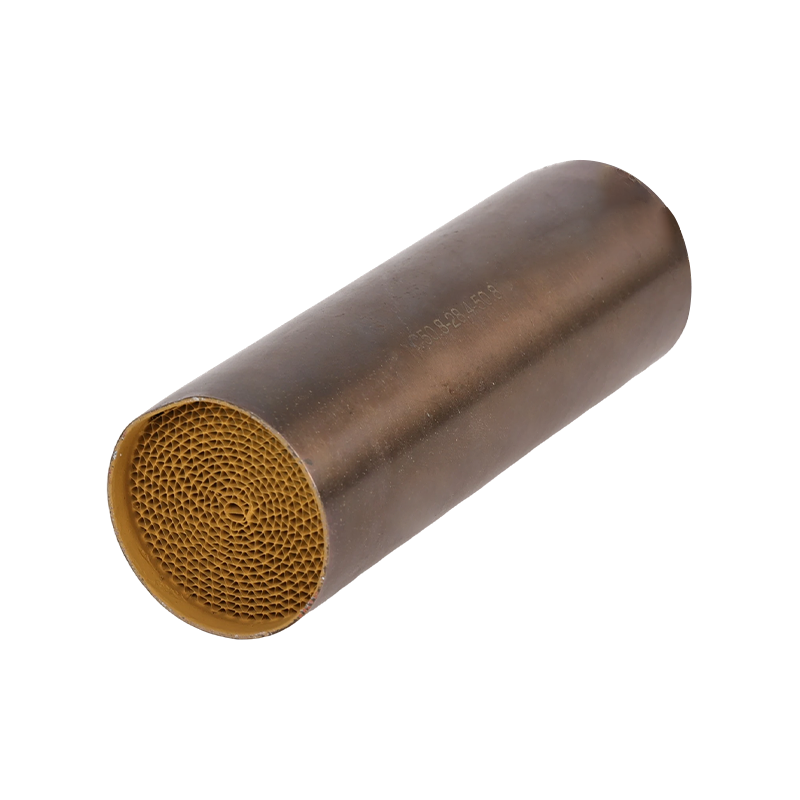

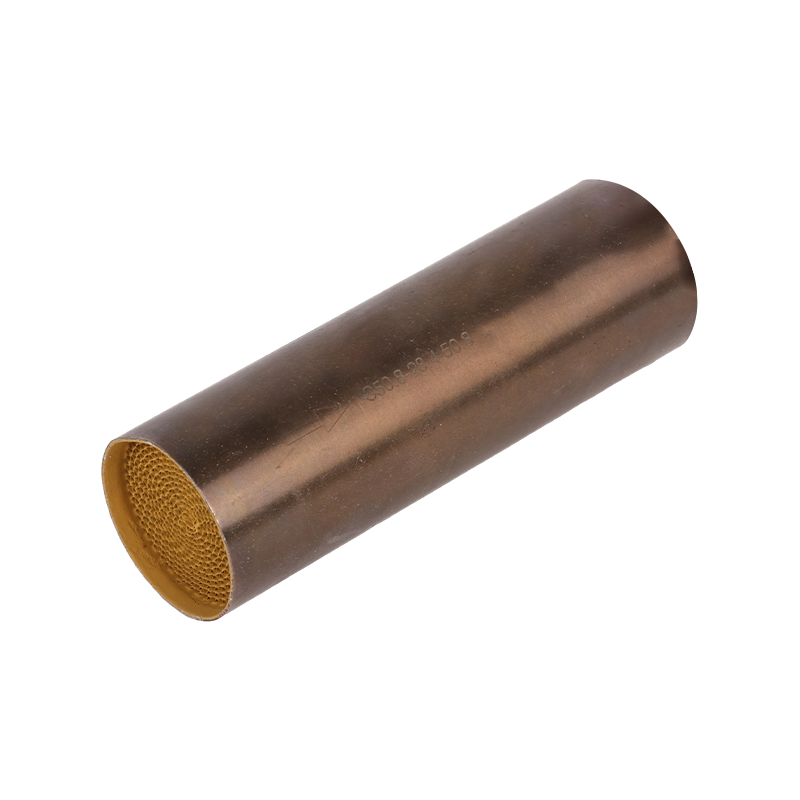

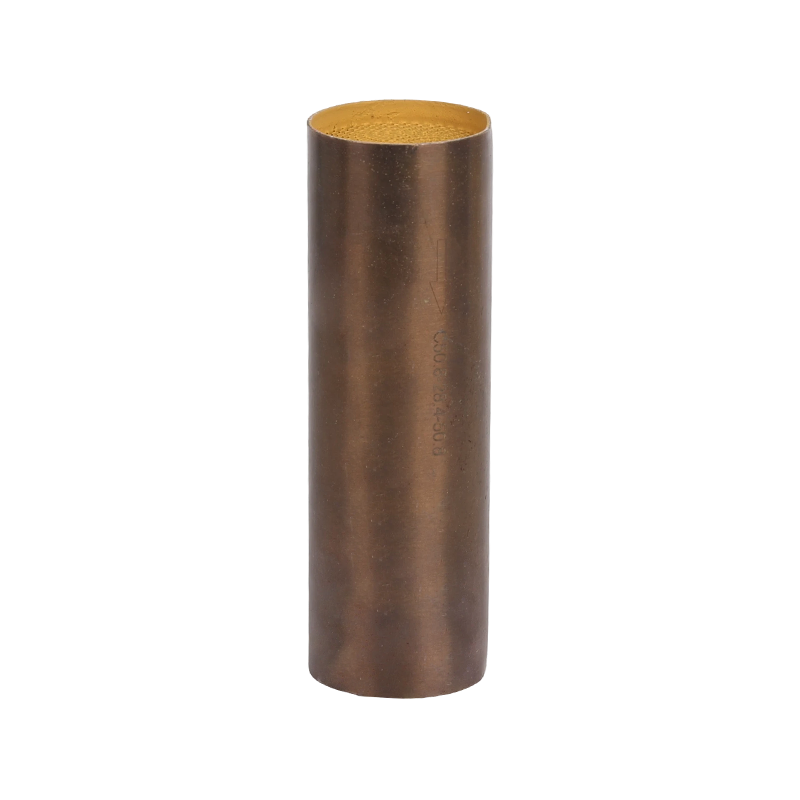

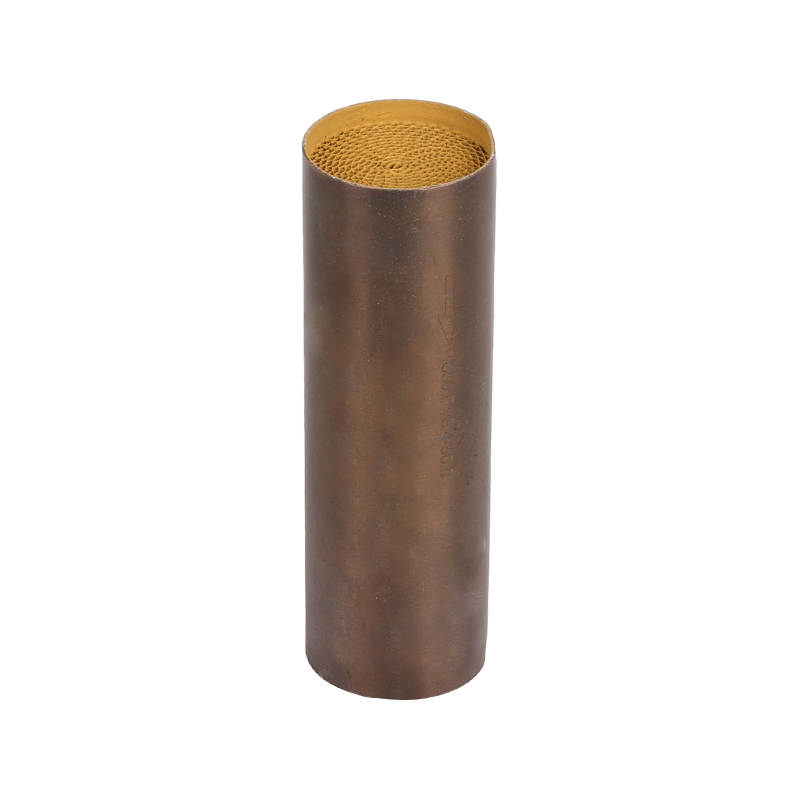

Substrato metálico pequeno

Estrutura Central e Processo de Fabricação
1. Material de substrato
Material de base: Normalmente feito de folha de liga Fe-Cr-Al (ferro-cromo-alumínio), uma liga especializada resistente a altas temperaturas.
Propriedades principais:
Resistência à oxidação em altas temperaturas: Em temperaturas elevadas, a superfície da liga forma uma densa película protetora de α-alumina (α-Al₂O₃) que evita maior oxidação e corrosão do substrato.
Excelente resistência ao calor: O material pode suportar exposição prolongada a temperaturas acima de 1000°C.
Coeficiente de expansão térmica controlado: Ao adicionar traços de elementos de liga, o coeficiente de expansão térmica pode ser ajustado para melhorar a estabilidade estrutural.
2. Processo de Fabricação
Processamento de Folha: A folha de liga Fe-Cr-Al é enrolada na espessura necessária, normalmente entre 0,03 mm e 0,08 mm.

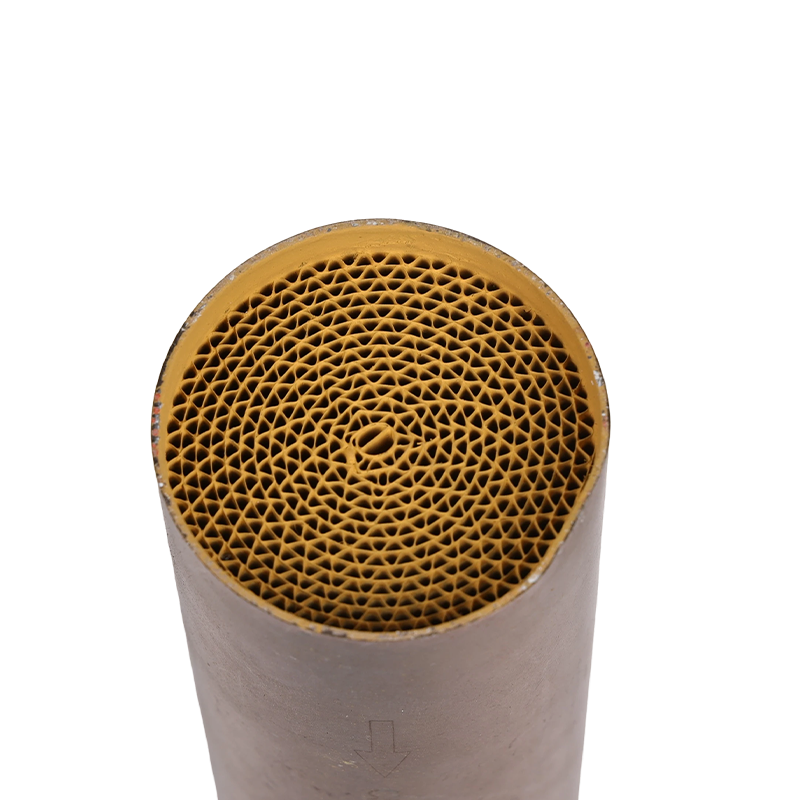

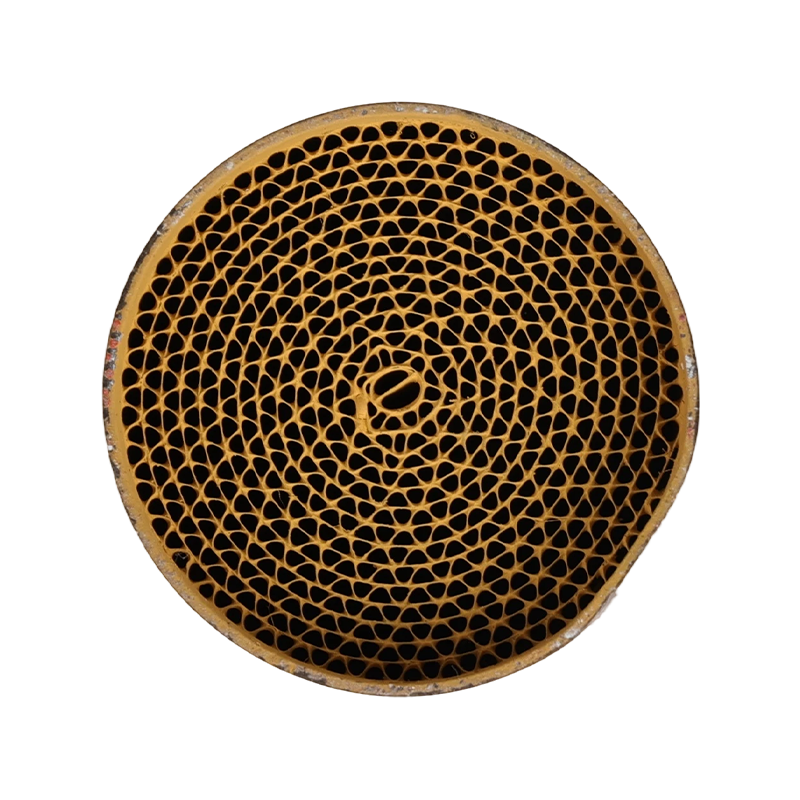

Formação e soldagem: A folha é moldada alternadamente em camadas onduladas e planas e depois enrolada em estruturas cilíndricas ou ovais. Os pontos de contato são unidos por brasagem de alta temperatura, formando um monólito robusto em forma de favo de mel com numerosos canais paralelos.
Aplicação do Revestimento: Como a superfície metálica é lisa e quimicamente inerte, a adesão direta do revestimento é difícil. Portanto, a superfície da folha passa por pré-tratamento – geralmente oxidação em alta temperatura ou jato de areia – para criar uma superfície microscopicamente rugosa. Alternativamente, uma camada aluminizada pode ser pré-formada para melhorar a adesão da camada de washcoat.

Vantagens notáveis de substratos metálicos
Em comparação com os substratos cerâmicos de cordierita tradicionais, os substratos metálicos oferecem as seguintes vantagens notáveis:
1. Excepcional resistência mecânica e resistência ao impacto
Vantagem: Ao contrário da cerâmica, os substratos metálicos não quebram sob vibração, estresse térmico ou impacto físico, garantindo um alto nível de confiabilidade.
Aplicação: Ideal para ambientes operacionais adversos, como motocicletas, veículos off-road e máquinas de construção.
2. Espessura de parede extremamente fina e baixa massa térmica
Espessura da parede: As folhas metálicas podem ser tão finas quanto 0,03 mm, enquanto os substratos cerâmicos normalmente têm espessuras de parede de 0,1–0,15 mm.
Vantagens:
Contrapressão baixa: As paredes mais finas proporcionam um fluxo de exaustão mais suave e menor resistência, o que beneficia a potência do motor.
Acendimento rápido: Devido à baixa massa térmica e ao rápido aquecimento de paredes metálicas finas, o catalisador pode atingir a temperatura de apagamento segundos após uma partida a frio. Esta característica é crucial para reduzir as emissões durante a fase de arranque a frio – o período mais crítico para o controlo de emissões.
3. Excelente condutividade térmica
Vantagem: O calor pode ser transferido rapidamente por todo o substrato, garantindo uma distribuição uniforme da temperatura e evitando o superaquecimento local que poderia levar à sinterização e desativação do catalisador. A transferência de calor melhorada através do substrato também promove a regeneração e acelera as reações catalíticas.
4. Resistência superior ao choque térmico
Vantagem: Os substratos metálicos podem suportar flutuações repentinas de temperatura no sistema de escapamento – como transições rápidas da direção em alta velocidade para marcha lenta ou durante a regeneração ativa do DPF – sem danos estruturais.
5. Alta flexibilidade de design
Vantagem: As folhas metálicas podem ser enroladas em vários formatos (como seções transversais cônicas ou não circulares), permitindo uma melhor utilização do espaço de exaustão irregular e possibilitando projetos de sistemas mais compactos.

Desvantagens e desafios dos substratos metálicos
1. Alto custo: O uso de ligas especiais e processos de fabricação complexos – especialmente brasagem – torna os substratos metálicos significativamente mais caros do que os substratos cerâmicos.
2. Desafios de adesão do revestimento: Garantir que o washcoat adira firmemente à superfície do metal, mantendo a durabilidade sob intenso ciclo térmico e vibração, representa um grande desafio técnico durante a produção.
3. Limites de oxidação em altas temperaturas: Embora os substratos metálicos ofereçam excelente resistência ao calor, a exposição prolongada a temperaturas extremamente altas pode causar a degradação da camada protetora de óxido, levando à oxidação ou formação de pó do substrato. Como resultado, a sua temperatura máxima de operação contínua geralmente permanece inferior à dos materiais cerâmicos de alta qualidade.

Cenários de aplicativos principais
Devido às vantagens e limitações acima mencionadas, os substratos metálicos não são universalmente aplicáveis, mas funcionam excepcionalmente bem em áreas específicas onde as suas forças podem ser totalmente utilizadas:
1. Catalisadores de motocicleta
Requisito: Os motores de motocicleta geram vibração intensa, têm espaço de instalação limitado e são altamente sensíveis ao peso e à contrapressão do escapamento.
Correspondência: A alta resistência, a natureza leve, a resistência à vibração e o design flexível dos substratos metálicos os tornam ideais para essas condições.
2. Catalisadores de acoplamento próximo
Requisito: Para obter um desempenho ideal de emissões no arranque a frio, o catalisador é instalado o mais próximo possível do coletor de escape do motor. Esta área experimenta temperaturas extremamente altas e choques térmicos severos.
Correspondência: A capacidade de desligamento rápido e a excelente resistência ao choque térmico dos substratos metálicos os tornam ideais para aplicações de acoplamento próximo, frequentemente usados ​​em combinação com um catalisador cerâmico principal a jusante.
3. Carros esportivos e de alto desempenho
Requisito: Esses veículos exigem alta potência (exigindo baixa contrapressão) e resposta rápida do acelerador.
Correspondência: As características de baixa contrapressão dos substratos metálicos ajudam a maximizar o desempenho e a capacidade de resposta do motor.
4. Catalisadores de oxidação diesel (DOC)
Requisito: Os motores diesel têm temperaturas de escape relativamente baixas durante a partida a frio; o DOC deve acender rapidamente para converter HC e CO enquanto gera NO₂ para apoiar a regeneração passiva do DPF a jusante.
Correspondência: Os DOCs metálicos atingem a temperatura operacional mais rapidamente, melhorando a eficiência geral do sistema de controle de emissões.
5. Geometria Variável e Catalisadores Silenciadores Integrados
Requisito: Aproveitando sua flexibilidade estrutural, os substratos metálicos podem integrar funções catalíticas e de silenciamento ou ser moldados para otimizar o fluxo dos gases de escape.
